Подключение прибора к CAN-шине

CAN — двухпроводная дифференциальная шина, по которой блоки управления транспортного средства обмениваются короткими сообщениями. Прибор подключается к ней как слушатель: получает сообщения, разбирает нужные байты и передаёт значения на сервер мониторинга. Эта статья — про физическое подключение; про настройку режимов см. Настройка CAN: режимы и мастер.

Что включается в настройках прибора

Работа с шиной начинается с раздела Сканер CAN в конфигурации прибора: ⚙ Открыть настройки CAN. Пока CAN-порт выключен (Режим — «Отключён»), прибор шину не слушает, сколько бы правильно он ни был к ней подключён.

Минимум, который нужно задать для каждого порта, — Режим и Скорость шины; остальные поля и все режимы разобраны в статье Настройка CAN: режимы и мастер. Дальше по этой статье — как физически добраться до шины и убедиться, что найденные провода действительно CAN.

Как устроена шина

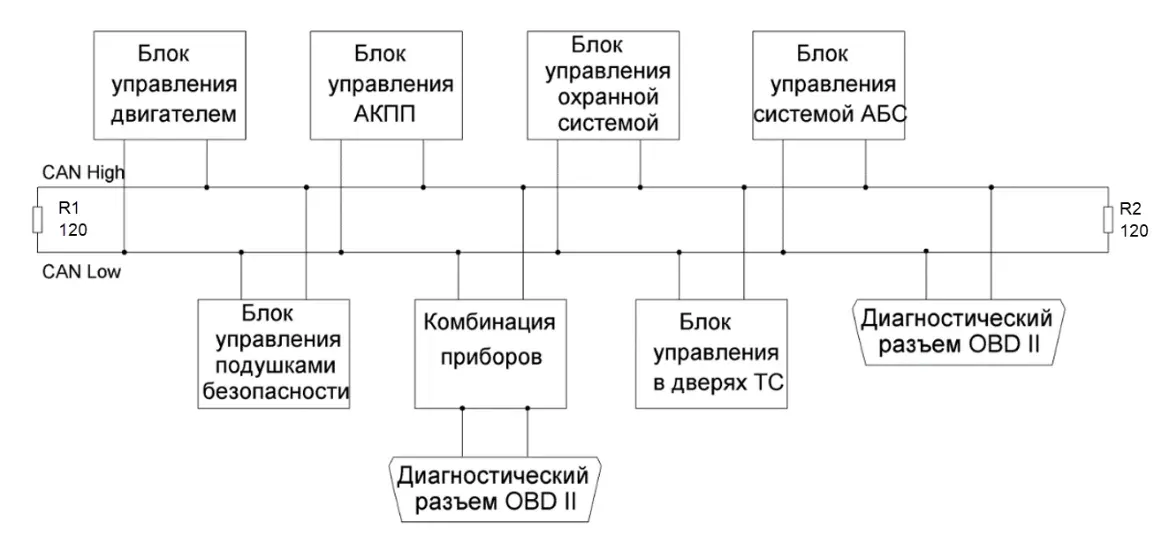

Две линии — CAN_H (Can-High) и CAN_L (Can-Low) — идут общим стволом, к которому параллельно подключены все блоки. На обоих концах ствола стоят согласующие резисторы 120 Ом.

Шина имеет два состояния: доминантное (в шине есть сообщение, логический 0) и рецессивное (шины свободна, логическая 1).

В современном автомобиле обычно несколько независимых контуров CAN:

Контур	Типовая скорость	Что в нём	Когда активен
Силового агрегата («быстрая»)	до 500 кбит/с	двигатель, КПП, ABS, подушки безопасности, ТНВД, электроусилитель руля, электронный замок зажигания, датчик угла поворота руля	как правило, при включённом зажигании
«Комфорт» («медленная»)	до 100 кбит/с	комбинация приборов, блоки дверей, парктроник, стеклоочистители, контроль давления в шинах	может быть активен и при выключенном зажигании
Информационно-командная («медленная»)	до 100 кбит/с	комбинация приборов, аудиосистема, информационная и навигационная системы	может быть активен и при выключенном зажигании

На части автомобилей «Комфорт» и информационно-командная шина сведены в одну пару проводов, на части — разведены отдельно.

Что передаётся в шине

Данные идут кадрами. Основной тип — Data Frame:

• поле арбитража задаёт приоритет сообщения, когда несколько узлов передают одновременно: 11-битный идентификатор (стандарт CAN 2.0A) или 29-битный (CAN 2.0B) плюс бит RTR;
• поле данных — от 0 до 8 байт;
• поле CRC — 15-битная контрольная сумма;
• слот подтверждения (ACK) — каждый корректно принявший кадр контроллер выставляет бит подтверждения; передавший узел слушает этот бит и при его отсутствии повторяет передачу.

Остальные типы кадров — Remote Frame (запрос данных у другого узла без поля данных), Error Frame (явное нарушение формата, заставляет всех перезапросить передачу) и Overload Frame (перегруженный узел просит повторить).

Сам стандарт CAN описывает только доставку кадров и ничего не говорит о том, как трактовать байты данных. Смыслом байты наполняют протоколы верхнего уровня — J1939 (и его подмножество FMS), J1979 (OBD-II), CANopen, NMEA 2000 и десятки других, а также собственные протоколы производителей ТС.

Прибор поддерживает 8 байт данных в кадре — классический CAN 2.0A/2.0B. CAN FD в прошивке 48.28 не работает: даже при инициализации шины из алгоритма EasyLogic длина отправляемого кадра принудительно ограничивается 8 байтами. Не рассчитывайте на CAN FD при проектировании подключения.

Три способа подключения

1. Диагностический разъём OBD-II

Разъём есть на большинстве легковых и части грузовых ТС.

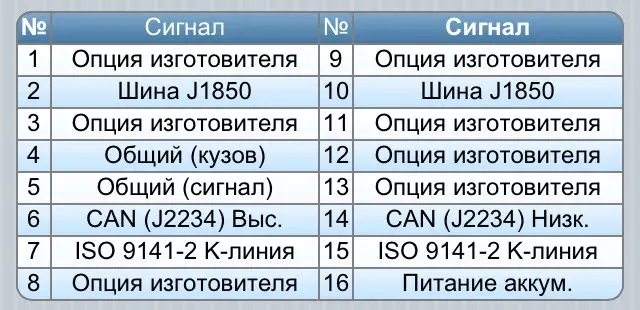

Рабочие контакты: 6 — CAN_H, 14 — CAN_L, 4/5 — общий (масса), 16 — питание от аккумулятора. Контакты, помеченные как «Опция изготовителя», некоторые производители используют для вывода медленных шин («Комфорт» или информационно-командной) — это шанс добраться до них без разборки панели.

Схема подключения: линия CAN_H прибора — на контакт 6, CAN_L — на контакт 14, масса прибора и масса ТС должны быть общими. Питание прибора берётся от бортовой сети.

Встречается вариант, когда диагностический разъём OBD-II подключён не к самой шине, а к одному из узлов — например, к комбинации приборов. Тогда прибор не видит идентификаторов: узел не транслирует чужой трафик. В этом случае попробуйте включить активный режим — параметр Активный режим в настройках CAN или команда ACTIVECAN 1. В активном режиме прибор выставляет бит подтверждения в шине, то есть перестаёт быть только слушателем.

2. Прямое подключение к шине

Применяется, если диагностического разъёма нет, линии CAN на него не выведены или это не противоречит условиям гарантийного обслуживания. Требуется разобрать часть приборной панели, найти витую пару CAN (в разных моделях она проложена по-разному) и подключиться к ней.

Линии CAN_H и CAN_L прибора подключаются к соответствующим проводам витой пары через последовательные резисторы 1 кОм; масса прибора и масса ТС — общие, питание прибора берётся от бортовой сети.

3. Бесконтактный считыватель

Считыватели вида niCAN или CAN crocodile снимают сигнал, не нарушая изоляцию проводов. Это самый безопасный для ТС вариант, но у него есть ограничение: считыватель позволяет только слушать шину. Отправлять запросы в шину (а значит, работать по J1979/OBD-II) через него нельзя.

Какой способ под какой протокол

Протокол	Что делает прибор	Допустимые способы подключения
J1939 / FMS	только слушает, ничего не передаёт в шину и не подтверждает пакеты	1, 2, 3
J1979 (OBD-II)	работает по схеме «запрос — ответ», то есть передаёт в шину	1, 2
Произвольный (протокол производителя ТС)	обычно только слушает	1, 2, 3

Проверки до подключения прибора

Прежде чем подключать прибор, убедитесь, что найденные контакты — это действительно CAN.

1. Напряжение. При включённом зажигании измерьте напряжение на контактах относительно минуса источника питания.

   Тип шины	CAN_H, В	CAN_L, В	Сопротивление контура, Ом
   Силового агрегата	2,5–2,8	2,1–2,3	~60
   «Комфорт»	0	5	—
   Информационно-командная	0	5	—

2. Сопротивление. При выключенной электронике ТС измерьте сопротивление между CAN_L и CAN_H шины силового агрегата. Норма — около 60 Ом (два терминатора по 120 Ом параллельно). Если прибор показывает 120 Ом, законцовочного резистора нет — установите резистор 120 Ом параллельно контактам.

   У шин «Комфорт» и информационно-командной нагрузочные сопротивления подключены не между High и Low, а между каждым проводом отдельно и массой (или проводом +5 В), и при снятии питания отключаются — омметром их измерить нельзя.

3. Осциллограф. Подключите два щупа к CAN_H и CAN_L (GND осциллографа и GND шины должны быть общими) и проверьте наличие сообщений при включённом зажигании.



Если шина молчит

Прибор подключён, но сообщений в мониторе нет — пройдите по списку:

• убедитесь, что прибор запитан от внешнего источника, а не только от резервного аккумулятора;
• проверьте скорость шины: неверная скорость — самая частая причина тишины (см. Настройка CAN: режимы и скорость);
• проверьте точку подключения: диагностический разъём OBD-II не всегда заведён на ствол нужной шины;
• повторите измерения из раздела выше — напряжение и сопротивление контура покажут, живая ли шина сама по себе.
