Электросчётчики

Прибор Galileosky умеет опрашивать трёхфазный электросчётчик по RS-485 и передавать его показания на сервер мониторинга в теге «Массив пользователя». Сам прибор данные не конвертирует — разбирает их сервер.

Поддерживаются два счётчика:

• Меркурий 230 AR-03 R — алгоритм galileosky/mercury_230 (и вариант с ДУТ galileosky/mercury230_lls_5);
• Pilot SPM93 — алгоритм galileosky/pilot_spm93.

Применимость

Счётчик	Порт	10	7x	7x Lite	XS
Меркурий 230 AR-03 R	RS-485	да	да	да	нет
Меркурий 230 + до 4 ДУТ	RS-485	да	да	да	нет
Pilot SPM93	RS-485	да	да	да	нет

RS-485 есть у всех четырёх исполнений, но оба алгоритма хранят свои настройки в CAN-тегах, а у XS в прошивке 48.28 нет HAS_CAN — ни CAN-сканера, ни команд CANREGIME. Поэтому на XS эти алгоритмы работать не будут.

Меркурий 230 AR-03 R

Счётчик ведёт однотарифный учёт активной и реактивной энергии и мощности и измеряет параметры сети: мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с направлением вектора, действующие значения фазных токов и напряжений, углы между фазными напряжениями, частоту сети и коэффициенты мощности.

Литера «R» в маркировке означает наличие интерфейса RS-485 — именно по нему прибор читает данные. Без «R» счётчик не подойдёт.

Отсутствие литеры «S» означает внешнее питание интерфейса RS-485: потребуется дополнительные 5–9 В на контакты 18 и 23.

Отсутствие литеры «D» означает, что без основного питания на фазных и токовых клеммах счётчик данные не передаёт.

Подключение Меркурия

Настройка прибора для Меркурия

1. В секции «Система» включите модули RS485 и Запись архива точек в память, примените настройки и перезагрузите прибор.

2. Алгоритм хранит свои настройки в CAN-тегах CAN16BITR0…CAN16BITR3, поэтому в CAN-сканере нужно выставить режим Easy Logic и отметить Не обнулять данные — иначе настроечные теги обнулятся.

   ⚙ CAN-сканер

   Использовать теги CAN16BITR0…CAN16BITR3 в других алгоритмах нельзя. После перезагрузки прибора настройки восстанавливаются из них, и опрос счётчика возобновляется автоматически, если его не остановили командой merc_stop до перезагрузки.

3. Включите в основном пакете тег Массив пользователя.

   ⚙ Основной пакет

4. Тип периферии RS-485 — Отключен.

   ⚙ Тип периферии RS-485

   Правила подключения шины RS-485, адреса и терминаторы — в статье «Последовательные порты RS-232 и RS-485».

   Алгоритм захватывает порт RS-485 монопольно. Другие алгоритмы, использующие RS-485, вместе с ним работать не будут.

5. Убедитесь, что прибор в сети, и загрузите алгоритм:

   SCRIPT galileosky/mercury_230

   При локальном подключении по USB или BLE алгоритм можно залить бинарным файлом .bin.

   ⚙ Загрузка бинарника Easy Logic

6. Дождитесь появления имени алгоритма в идентификационных данных прибора и перезагрузите его (RESET), затем выполните стартовую инициализацию командой merc_start.

   ⚙ Устройство

Быстрая настройка списком команд

CANREGIME 11,0,0,1
CAN1REGIME 11,0,0,1
MAINPACKBIT 185,1
RS485FN 5
SCRIPT galileosky/mercury_230

После загрузки алгоритма — RESET.

⚙ Консоль команд

Команды Меркурия

Команда	Что делает	Ответ
merc_start <address>,<timeout>	начать опрос	address - <address>, timeout - <timeout>
merc_stop	прекратить опрос	Mercury stopped
merc_addr <address>	сменить адрес счётчика	address - <address>, timeout - <timeout>
merc_timeout <timeout>	сменить интервал опроса	timeout <timeout>
merc_status <parameter>	получить показание	значение параметра

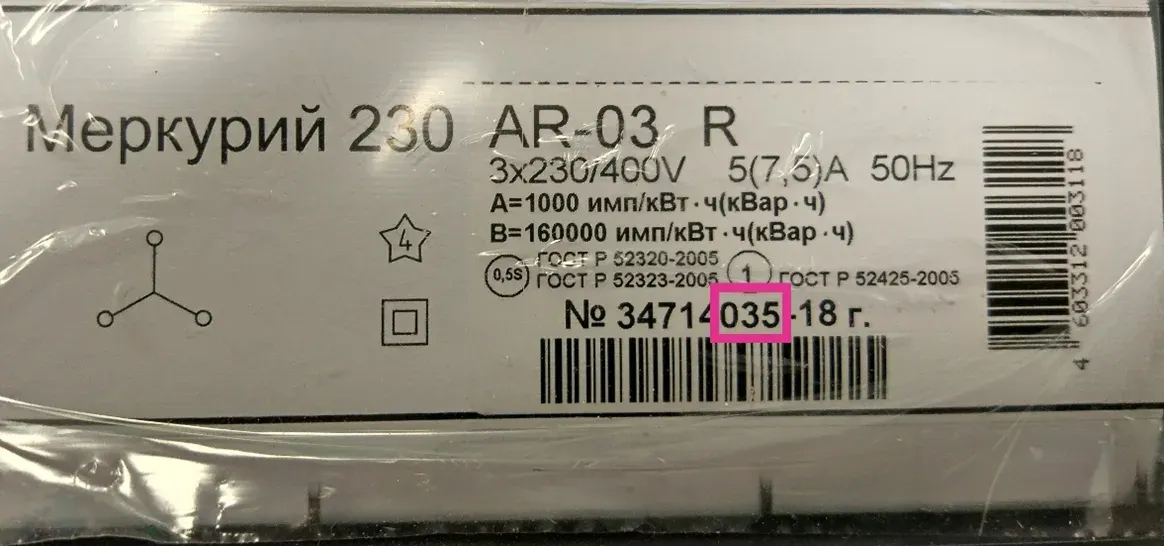

• address — сетевой адрес счётчика: три последние цифры серийного номера. Если это число больше 254, берутся две последние цифры. По умолчанию 1.
• timeout — интервал между опросами в секундах, по умолчанию 5.

Пример:

merc_start 35,100
→ address - 35, timeout - 100

Номера параметров для merc_status:

parameter	Показание
0	активная энергия
1	текущая потребляемая мощность
2, 3, 4	напряжение на фазах 1, 2, 3
5, 6, 7	потребление тока по фазам 1, 2, 3
8	реактивная энергия

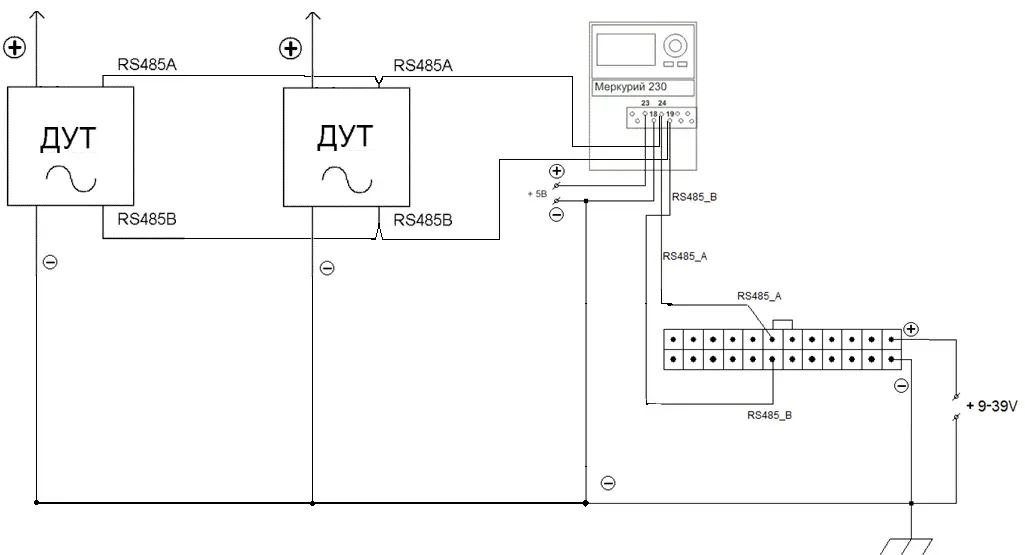

Совместная работа с датчиками уровня топлива

Алгоритм galileosky/mercury230_lls_5 поддерживает одновременную работу счётчика и до четырёх ДУТ с адресами 1…4.

Отличия в настройке: тип периферии RS-485 выбирается по составу периферии на шине —

Что висит на RS-485	Тип периферии
только счётчик и ДУТ	Только обработчики RS485 в Easy Logic (RS485FN 4)
+ фотокамера Galileosky	Фотокамера Galileosky и ДУТ (RS485FN 2)
+ фотокамера стороннего производителя	Обработчик фотокамеры в Easy Logic и ДУТ (RS485FN 7)
+ Modbus	Modbus (RS485FN 8)
+ Modbus и ДУТ	ДУТ и Modbus (RS485FN 9)

Совместная работа с Modbus доступна на приборах 10 с прошивкой 2.9 и выше и 7x с прошивкой 47.13 и выше.

Дополнительно включите в основном пакете теги RS485. ДУТ[x], где x — индекс датчика (адрес минус 1).

SCRIPT galileosky/mercury230_lls_5

После опроса счётчика прибор опрашивает ДУТ и пишет полученные данные в теги ДУТ. Данные уходят на сервер при записи очередной точки или вместе с данными счётчика.

Команда merc_status в этом алгоритме не поддерживается.

Массив пользователя Меркурия (93 байта)

Байт	Содержимое
0	тег 02h — данные от Меркурий 230 AR-03 R
1	сетевой адрес счётчика (hex → десятичное)
2	статус: 0 — канал открыт, 1 — ошибка связи, 2 — CRC Error
3…5	реактивная мощность суммарная
6…8, 9…11, 12…14	реактивная мощность по фазам 1, 2, 3
15…17	активная мощность суммарная
18…20, 21…23, 24…26	активная мощность по фазам 1, 2, 3
27…29, 30…32, 33…35	углы между гармониками фаз 1-2, 2-3, 1-3
36…38, 39…41, 42…44	напряжение по фазам 1, 2, 3
45…47, 48…50, 51…53	ток по фазам 1, 2, 3
54…56	коэффициент мощности суммарный
57…59, 60…62, 63…65	коэффициент мощности по фазам 1, 2, 3
66…67, 68…69, 70…71	коэффициент искажения синусоидальности по фазам 1, 2, 3
72…74	частота электросети
75…76	температура внутри корпуса
77…80	активная прямая энергия с момента сброса
81…84	активная обратная энергия с момента сброса
85…88	реактивная прямая энергия с момента сброса
89…92	реактивная обратная энергия с момента сброса

Правила разбора (по протоколу счётчика):

• Мощности (3…26). Два старших бита первого байта задают направления: левый — активной мощности, правый — реактивной; 0 — прямое, 1 — обратное. Второй и третий байты меняются местами, результат делится на 100. Пример: 40h 54h 04h → 0454h = 1108 → 11,08 вар/ч, направление обратное. Пример активной: 40h 28h 01h → 0128h = 296 → 2,96 Вт/ч, прямое.
• Углы (27…35). Второй и третий байты меняются местами, результат делится на 100. Пример: 00h E0h 2Eh → 002EE0h = 12000 → 120°.
• Токи (45…53). Второй и третий байты меняются местами, результат делится на 1000. Пример: 00h 1Ah 00h → 00001Ah = 26 → 0,026 А.
• Коэффициенты мощности (54…65). Второй и третий байты меняются местами, делится на 1000. Пример: 40h AFh 01h → 01AFh = 431 → 0,431.
• Коэффициенты искажения (66…71). Байты пары меняются местами, делится на 100. Пример: C9h 00h → 00C9h = 201 → 2,01.
• Частота (72…74). Байты меняются местами, делится на 100. Пример: 00h 88h 13h → 001388h = 5000 → 50,00 Гц.
• Температура (75…76). 0018h = 24 → 24 °C.
• Энергия (77…92). Меняются местами байты в парах (1↔2 и 3↔4). Пример: 00h 00h 39h 04h → 0439h = 1081 Вт·ч = 1,081 кВт·ч.

Момент сброса изначально — момент сброса на заводе-изготовителе.

Параметры на сервере (Меркурий)

Параметр	Описание
mercury_qs, mercury_q1…q3	реактивная энергия суммарная и по фазам, вар·ч
mercury_ps, mercury_p1…p3	активная энергия суммарная и по фазам, Вт·ч
mercury_a12, mercury_a23, mercury_a13	углы между гармониками фаз, градусы
mercury_u1…u3	напряжение по фазам, В
mercury_i1…i3	ток по фазам, А
mercury_kss, mercury_ks1…ks3	коэффициенты мощности
mercury_f	частота сети
mercury_id	сетевой адрес счётчика
mercury_state	0 — канал открыт, 1 — ошибка связи, 2 — CRC Error
mercury_kg1…kg3	коэффициенты искажения синусоидальности
mercury_t	температура внутри корпуса
mercury_pa_plus, mercury_pa_minus	активная прямая и обратная энергия, кВт·ч
mercury_pr_plus, mercury_pr_minus	реактивная прямая и обратная энергия, квар·ч
mercury_*_direction	направления активной и реактивной мощностей

Диагностика Меркурия

Сообщение	Что означает
settings had loaded	настройки загружены из CAN-тегов
Timeout %d sec	сколько осталось до следующего опроса; печатается каждые 10 с
Адрес счетчика - %d, Запрашиваемый адрес - %d	запрашиваемый адрес
Онлайн адрес - %d	адрес счётчика, который отвечает; 0 — счётчик не в сети
Response is not received	канал открыт, но на запрос счётчик не ответил — проверьте подключение
Channel is not open	от счётчика с этим адресом не пришло ни байта — проверьте подключение
Mercury. CRC Error	канал повреждён или счётчик передаёт неверные данные

В диагностику также выводятся текущая потребляемая мощность, напряжения и токи по трём фазам и показания активной и реактивной энергии.

Для варианта с ДУТ дополнительно: Адрес сч-ка - <addr>, CRC: <crc> — ожидаемая контрольная сумма, crc[0]: <crc> — полученная, Res. OK — данные получены и отправлены, Dev. N <addr> no response — ДУТ не отвечает, Temp %d Level %d — температура и уровень от ДУТ.

⚙ Каналы диагностики

Pilot SPM93

Счётчик учитывает активную и реактивную энергию нарастающим итогом, измеряет мгновенные значения активной, реактивной и полной мощности по фазам и по сумме, фазные токи и напряжения, углы между фазными напряжениями, частоту сети и коэффициенты мощности. Ставится на DIN-рейку 35 мм, предназначен для работы внутри помещений (в шкафу, щитке). Поддерживает протоколы DL/T645 и Modbus RTU по RS-485.

Подключение Pilot SPM93

Счётчик не передаёт данные, если рабочее напряжение подано только на одну фазу — нужно напряжение минимум на двух.

Настройка счётчика

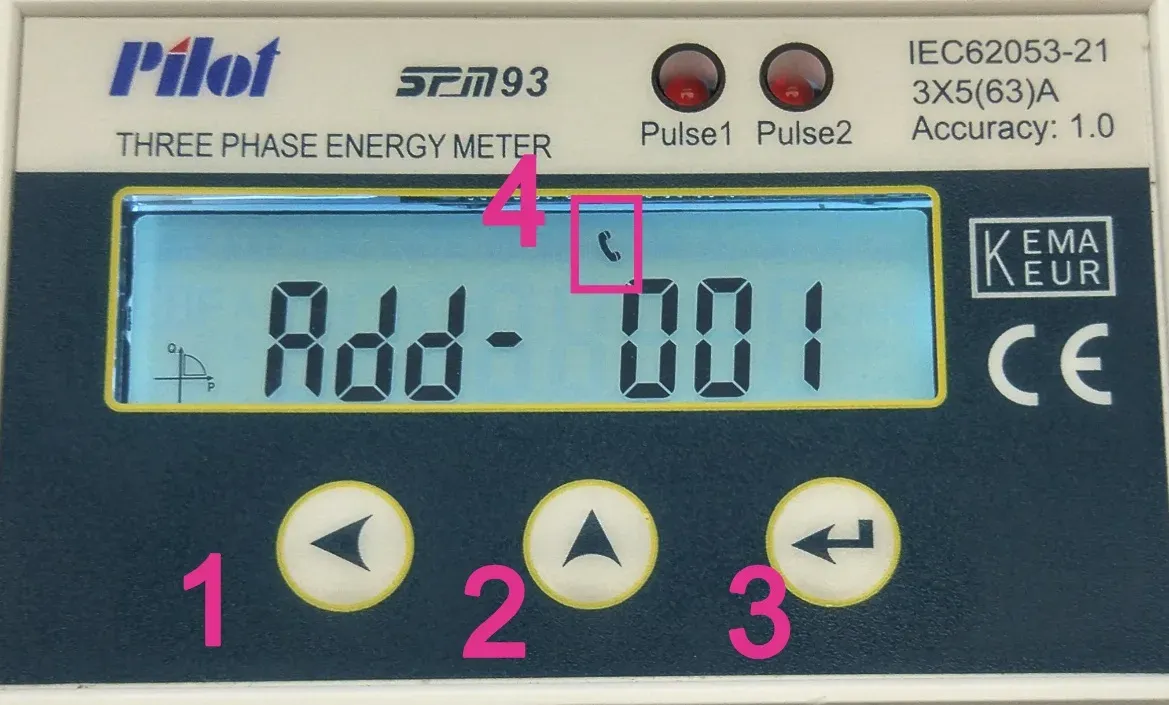

1. Сетевой адрес — 1. Войдите в меню настроек клавишей 3, ещё раз нажмите 3 для изменения настроек, подтвердите стандартный пин-код 0000 клавишей 3, выберите изменение адреса клавишей 3, клавишами 1 и 2 выставьте 001 и подтвердите клавишей 3. Клавишей 2 переходите к следующему параметру; символ 4 означает наличие связи по RS-485.

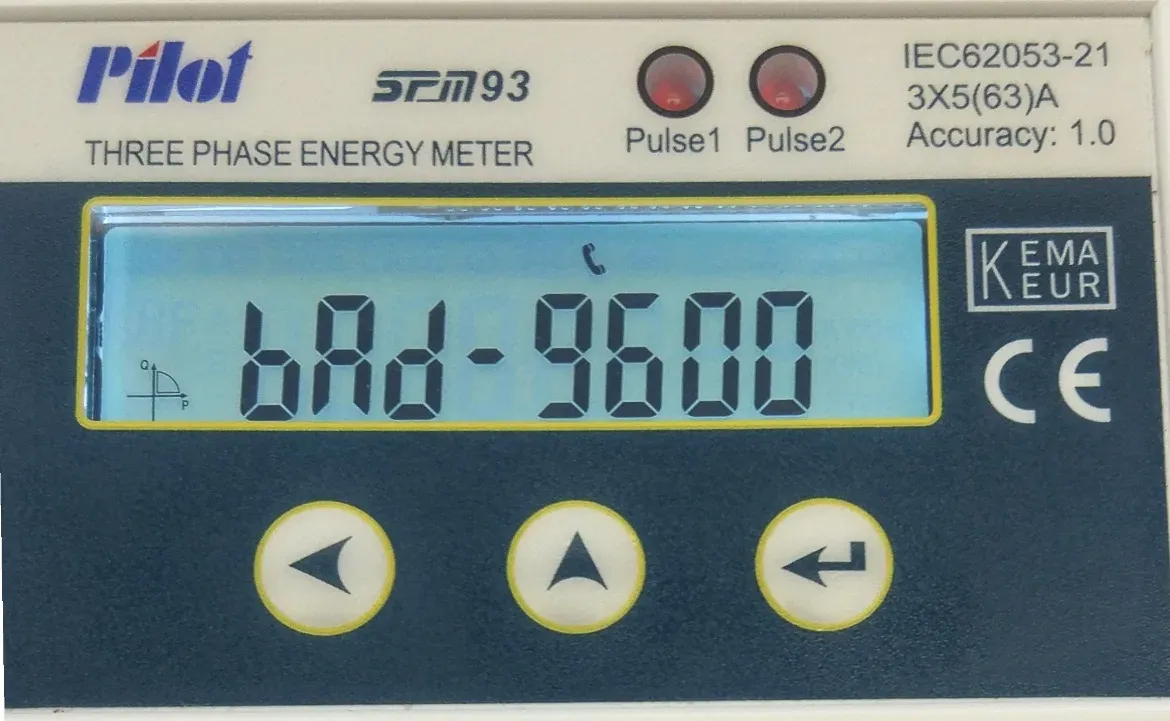

2. Скорость — 9600 бод.

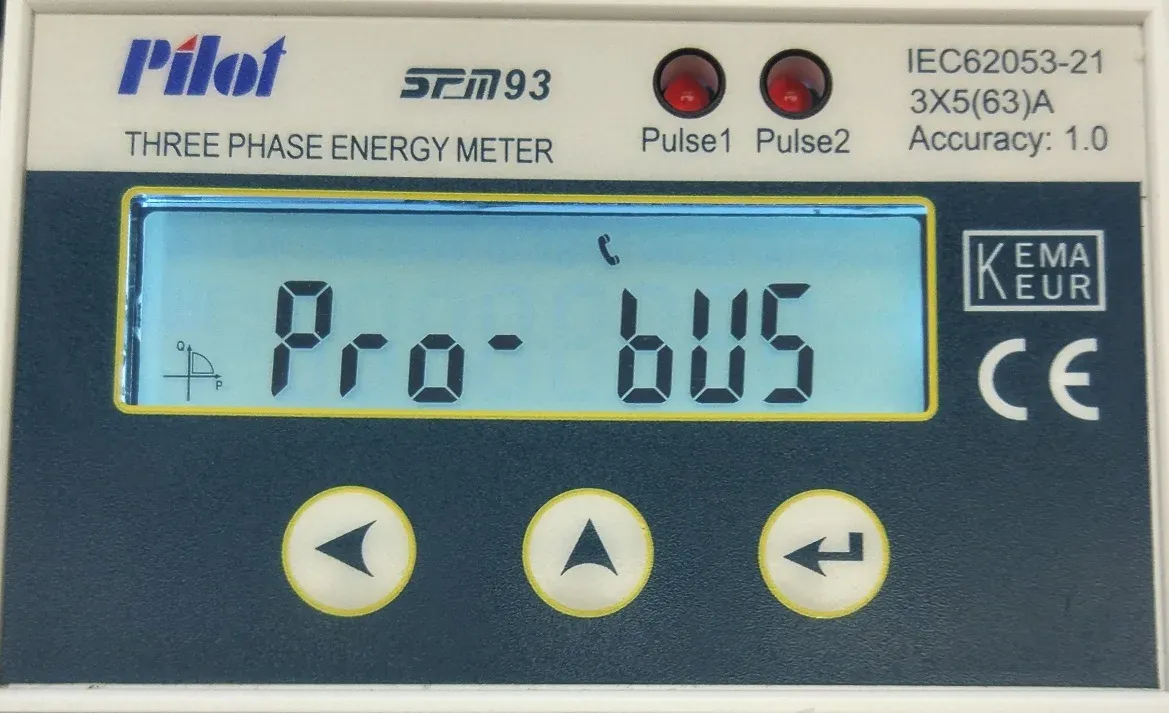

3. Протокол — Modbus RTU.



Настройка прибора для Pilot SPM93

1. Включите в основном пакете тег Массив пользователя.

2. Выберите тип периферии RS-485. Если на шине только счётчик — Только обработка RS485 в Easy Logic (RS485FN 4). Если есть другая периферия: Фотокамера Galileosky и ДУТ (RS485FN 2) либо Обработчик фотокамеры в Easy Logic и ДУТ (RS485FN 7).

   Порядок опроса периферии зависит от выбранного типа; обработка RS-485 в алгоритмах всегда идёт последней.

3. В CAN-сканере отметьте Не обнулять данные — алгоритм хранит период записи внеочередных точек в теге CAN32BITR14.

4. Загрузите алгоритм и дождитесь появления его имени в идентификационных данных прибора. Если этого не произошло за 10 минут — перезагрузите прибор и повторите загрузку.

Быстрая настройка списком команд:

MAINPACKBIT 185,1
RS485FN 4
SCRIPT galileosky/pilot_spm93

Команды Pilot SPM93

Команда	Что делает	Ответ
pilot_save_p_timeout <N>	период записи внеочередных точек, с	—
pilot_addr <n>,<m>	опрашивать датчики с адресами от n до m	Addreses - <n>, <m>
pilot_sp_flag <n>	1 — включить запись внеочередных точек, 0 — отключить	SPflag - <n>

По умолчанию внеочередные точки пишутся раз в секунду; остальные точки — по общим настройкам трека. pilot_save_p_timeout 0 отключает запись внеочередных точек. Заданный интервал пишется в тег CAN32BITR14 — не используйте этот тег в других алгоритмах и при работе с CAN-шиной машины.

По умолчанию опрашивается один датчик; pilot_addr 1,5 заставит опрашивать адреса 1, 2, 3, 4, 5 по порядку.

Массив пользователя Pilot SPM93 (136 байт)

Байты	Содержимое	Делитель
0	тип данных — 09h, данные от электросчётчика	—
1	сетевой адрес счётчика	—
2	состояние связи	—
3	резервный байт	—
4…7, 8…11, 12…15	напряжение по фазам A, B, C, В	÷ 100
16…19, 20…23, 24…27	линейное напряжение A-B, B-C, A-C, В	÷ 100
28…31, 32…35, 36…39	ток по фазам A, B, C, А	÷ 1000
40…43	среднее потребление тока по фазам, А	÷ 100
44…47, 48…51, 52…55	активная мощность по фазам A, B, C, Вт	÷ 100
56…59	суммарная активная мощность, Вт	÷ 100
60…63, 64…67, 68…71	реактивная мощность по фазам A, B, C, вар	÷ 100
72…75	суммарная реактивная мощность, вар	÷ 100
76…79, 80…83, 84…87	полная мощность по фазам A, B, C, В·А	÷ 100
88…91	суммарная полная мощность, В·А	÷ 100
92…95, 96…99, 100…103	коэффициент мощности по фазам A, B, C	÷ 1000
104…107	суммарный коэффициент мощности	÷ 1000
108…111	частота, Гц	÷ 100
112…115	активная прямая энергия, кВт·ч	÷ 10
116…119	активная обратная энергия, кВт·ч	÷ 10
120…123	общая активная энергия, кВт·ч	÷ 10
124…127	реактивная прямая энергия, квар·ч	÷ 10
128…131	реактивная обратная энергия, квар·ч	÷ 10
132…135	общая реактивная энергия, квар·ч	÷ 10

Коды состояния связи Pilot SPM93

Байт 2 массива, на сервере — e_meter_state:

Код	Значение
0	успешный обмен данными
1	принятый код функции не может быть обработан
2	адрес данных, указанный в запросе, недоступен
3	значение в поле данных запроса недопустимо
4	невосстанавливаемая ошибка при выполнении затребованного действия
5	запрос принят и обрабатывается, но это требует много времени (защита от тайм-аута)
6	устройство занято, повторите запрос позже
7	устройство не может выполнить заданную программную функцию
8	ошибка паритета при чтении расширенной памяти
9	ошибка контрольной суммы
10	получен ответ некорректного размера

Параметры на сервере (Pilot SPM93)

Параметр	Описание
e_meter_addr	сетевой адрес счётчика
e_meter_state	состояние связи (см. таблицу выше)
e_meter_u_a, _u_b, _u_c, _u_ab, _u_bc, _u_ac	напряжения по фазам и линейные, В
e_meter_i_a, _i_b, _i_c, _i_m	токи по фазам и среднее, А
e_meter_active_p_a…_p_t	активная мощность по фазам и суммарная, Вт
e_meter_reactive_p_a…_p_t	реактивная мощность по фазам и суммарная, вар
e_meter_apparent_p_a…_p_t	полная мощность по фазам и суммарная, В·А
e_meter_p_factor_a…_t	коэффициенты мощности
e_meter_freq	частота сети
e_meter_imp_kwh, e_meter_exp_kwh, e_meter_total_kwh	активная прямая, обратная и общая энергия, кВт·ч
e_meter_imp_kvarh, e_meter_exp_kvarh, e_meter_total_kvarh	реактивная прямая, обратная и общая энергия, квар·ч

Что не переносится в conf6

• Схемы подключения к Base Block (BaseBlockConnect, BaseBlockConnectLls) — прибор вне области поддержки.
• Скриншоты конфигуратора 5 и окна Wialon заменены ссылками go:// и текстом.
• Донорская обзорная страница «Электросчётчики» без собственного содержания слита в эту статью.

---

См. также: Последовательные порты RS-232 и RS-485 · Поиск параметров в CAN-шине · Внешние CAN-модули: CAN-LOG, SEO CANlog, DTA-CAN · Тахографы · Передача данных на сервер · Вкладка «Терминал»
