Информационные табло

Светодиодное маршрутное табло показывает пассажирам номер маршрута, конечные остановки и название ближайшего остановочного пункта, а в салоне между остановками крутит рекламные сообщения. Прибор управляет табло по RS-485 алгоритмом Easy Logic и берёт маршрутную информацию с той же microSD-карты, что и функция Автоинформатор — см. «Звук и голосовая связь».

Поддерживаются три производителя: ITLINE, СЕЛЕНА и Инфографика.

Применимость

Производитель	Алгоритм	10	7x	7x Lite	XS
ITLINE	galileosky/DigitalDisplayAutoinformerITL	да	да	нет	нет
СЕЛЕНА	galileosky/DigitalDisplayAutoinformerS	да	да	нет	нет
Инфографика	galileosky/InfographicSDT	да	да	нет	нет

Табло работает только на приборах с microSD-картой: в прошивке 48.28 признак SD_UNIT отсутствует у 7x Lite (HARDLITE) и у XS, а вместе с ним отсутствует и HAS_AUTOINFORMER. Без microSD негде хранить каталоги маршрутов, busline.txt, advertisement.txt и звуковые файлы.

Табло ЭСКОМ не поддерживается. Производитель заявлял работу только на приборах Base Block и Galileosky 7.0, которые вне области этой справки.

Что нужно до начала

• microSD-карта в приборе;
• свободный вход IN0 — алгоритм использует его для последовательного переключения маршрутов кнопкой водителя. Убедитесь, что на IN0 не висит другой датчик;
• активное подключение (GPRS или Wi-Fi) для скачивания алгоритма;
• подготовленные каталоги маршрутов на карте (см. «Маршрутная информация» ниже).

Подключение

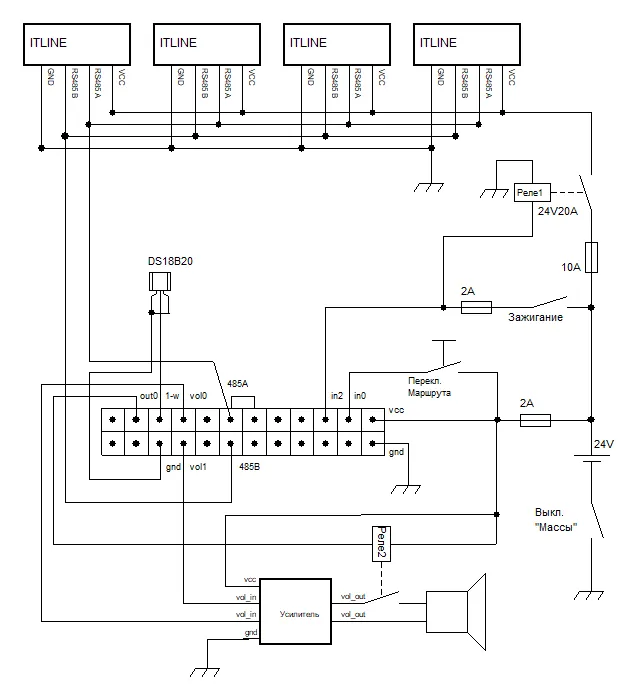

ITLINE

• Реле 1 отключает «плюс» питания табло: без него при отключении массы ток утекает через RS-485 и табло выходит из строя.
• Питать табло напрямую от линии зажигания нельзя — при запуске двигателя напряжение сильно проседает.
• Реле 2 отключает динамик, чтобы на усилитель звука не наводились шумы.

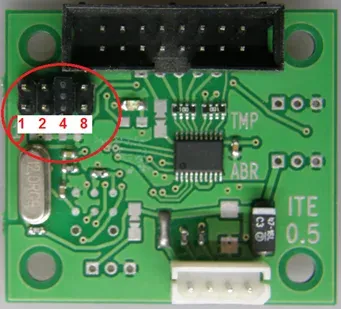

Прибор работает с пятью типами табло ITLINE, адрес задаётся перемычками на монтажной плате каждого табло:

Табло	Адрес
Лобовое	0x01
Боковое	0x02
Заднее	0x03
Салонное широкое	0x05
Салонное узкое	0x0E

Что куда выводится:

Табло	Выводимая информация
Лобовое и боковое	слева номер маршрута; верхняя строка — первый остановочный пункт; нижняя — последний
Заднее	только номер маршрута
Салонное широкое, строка 1	текущие время и дата, температура в салоне и на улице (при подключённых датчиках 1-Wire)
Салонное широкое, строка 2	рекламные сообщения, названия текущей и следующей остановок
Салонное узкое	рекламные сообщения, названия остановок, температура в салоне и на улице

СЕЛЕНА — подключение

Подключение к 7x и 10 идентично приведённому на схеме.

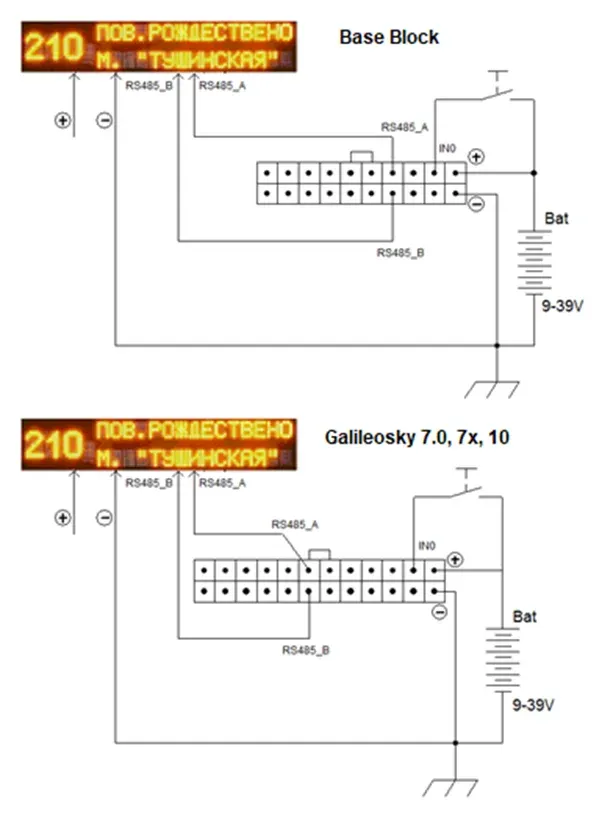

Инфографика

Адреса и геометрия табло задаются не перемычками, а командой ISDTCONF — см. раздел «Команды Инфографики».

Общая настройка прибора

1. Задайте тип периферии порта RS-485: Только обработка RS485 в алгоритмах (RS485FN 4). Для табло ITLINE и Инфографики это единственный допустимый вариант; для СЕЛЕНЫ — тоже.

   ⚙ Тип периферии RS-485

   Правила подключения шины RS-485, адреса и терминаторы — в статье «Последовательные порты RS-232 и RS-485».

2. Загрузите алгоритм своего производителя:

   SCRIPT galileosky/DigitalDisplayAutoinformerITL
   SCRIPT galileosky/DigitalDisplayAutoinformerS
   SCRIPT galileosky/InfographicSDT

   ⚙ Консоль команд

3. Через несколько минут проверьте, что имя алгоритма появилось в идентификационных данных прибора. Если этого не произошло за 10 минут — перезагрузите прибор.

   ⚙ Устройство

4. Включите функцию Автоинформатор в секции «Звук».

   ⚙ Автоинформатор

5. Задайте часовой пояс, иначе на салонном табло будет время по Гринвичу:

   SETTIMEZONE 3

   Диапазон −12…+14. Значение сохраняется в файле time_zone в корне microSD.

6. Для отображения текущего маршрута на сервере мониторинга включите в основном пакете тег Массив пользователя:

   MAINPACKBIT 185,1

   ⚙ Основной пакет

Маршрутная информация

В приложении нет редактора маршрутов. Вкладка «Маршруты» конфигуратора 5 с картой, расстановкой остановок и конвертером аудио в conf6 не перенесена, и карт в приложении нет вовсе. Каталоги маршрутов готовятся вне приложения — вручную на microSD-карте или переносом с уже настроенного прибора.

Структура на карте:

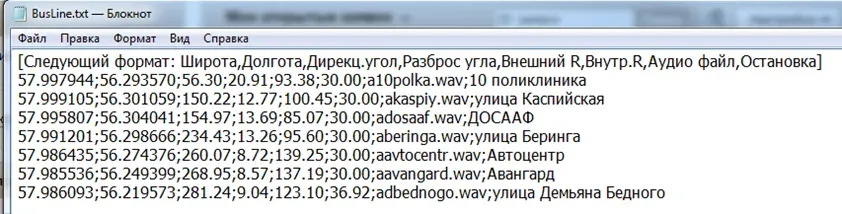

/<номер маршрута>/busline.txt          координаты и названия остановок
/<номер маршрута>/advertisement.txt    рекламные сообщения
/<номер маршрута>/route.wav            озвучка номера маршрута
/<номер маршрута>/*.wav                озвучка остановок
/route_name                            текущий маршрут (корень карты)
/time_zone                             часовой пояс (корень карты)
/DigitalDisplayAutoinformer/…          настройки табло (bright, colour, advtime, thermometersIDs)
/isdt.conf                             настройки табло Инфографика (корень карты)

Остановки заносятся в файл последовательно, в порядке следования по маршруту. Требования к звуковым файлам — в статье «Звук и голосовая связь».

Смена маршрута

Три способа:

• Кнопкой водителя на входе IN0. Каждое нажатие переключает на следующий каталог маршрута циклически; через 5–10 секунд табло показывает новые данные, а прибор проигрывает route.wav выбранного маршрута. Текущий маршрут пишется в файл route_name в корне карты.

• Командой диспетчера — штатной командой автоинформатора, где Rout — новое название маршрута:

  AUTOINFORMER 1,0,0,54Т,100

• Синхронизацией файла route_name по WebDAV.

Для табло Инфографика есть отдельная команда перебора каталогов:

SWITCHROUTE

Ответ: Start switching route.

Реклама

Рекламные сообщения лежат в advertisement.txt в каталоге маршрута. Между рекламными сообщениями прибор выводит на табло название следующей остановки. При входе в геозону остановки реклама прерывается названием остановочного пункта.

Время показа одного сообщения задаётся командой:

SETADVTIME 40

Значения меньше 20 не принимаются — подставляется 20. По умолчанию: 20 секунд (Инфографика) и около 15 секунд (ITLINE, СЕЛЕНА).

Для табло Инфографика ответы команды:

• Advertisment time set to <N> — при time >= 20;
• Incorrect advertisment time. Used <N> — при time < 20.

Команды ITLINE

Яркость

SETBRIGHT <br0>,<br1>

br0 — яркость лобового, бокового и заднего табло; br1 — яркость обоих салонных.

Значение	Результат
< 0	яркость 0 — на табло ничего не отображается
0	автоматическая яркость по встроенному датчику
1…100	заданная яркость

Сохраняется в DigitalDisplayAutoinformer/bright.

Цвет наружных табло

SETCOLOUR <clr0>,<clr1>,<clr2>,<clr3>,<clr4>,<clr5>,<clr6>

Позиция	Что окрашивает
clr0	левая часть лобового табло
clr1	верхняя часть лобового
clr2	нижняя часть лобового
clr3	левая часть бокового
clr4	верхняя часть бокового
clr5	нижняя часть бокового
clr6	заднее табло

Значение	Цвет
0	чёрный (ячейка ничего не показывает)
1	красный (заводской)
2	зелёный
3	жёлтый
4	синий
5	фиолетовый
6	голубой
7	белый
8, 9	не поддерживаются, дают красный — задавать не следует

Значения меньше 0 и больше 9 задавать нельзя: цветовые настройки всех ячеек всех табло могут сбиться. Сохраняется в DigitalDisplayAutoinformer/colour.

Датчики температуры

SETTHERMID <tid>,<tod>

tid — идентификатор салонного датчика 1-Wire, tod — уличного. Датчики подключаются к прибору напрямую по 1-Wire, независимо от табло. Идентификаторы снимают по одному: подключить салонный, записать ID, затем подключить уличный. Если датчик один, на второй позиции ставится 0: SETTHERMID 0,87. Сохраняется в DigitalDisplayAutoinformer/thermometersIDs.

Команды Инфографики

Табло Инфографика настраиваются целиком командами; конфигурация хранится в файле isdt.conf в корне карты. При старте прибор 10 секунд читает time_zone, advtime и isdt.conf, дальше работает циклом раз в секунду: читает route_name, при смене маршрута перечитывает конечные остановки и рассылает их на лобовое, боковое и заднее табло, проверяет попадание в геозону остановки и выводит на салонное табло либо название остановки, либо очередное рекламное сообщение.

Просмотр конфигурации табло

ISDTCONF

Ответ:

F a%d,w%d,h%d,f%d,rw%d,rf%d,s%d;Sd a%d,w%d,h%d,f%d,rw%d,rf%d,s%d;R a%d,w%d,h%d,rf%d;Sl a%d,w%d,h%d,f%d,s%d

F — лобовое, Sd — боковое, R — заднее, Sl — салонное.

Поле	Смысл
a	адрес на шине (0…254)
w	ширина табло в пикселах (светодиодах)
h	высота табло в пикселах
f	размер основного шрифта (остановки и реклама), 0…2 от мелкого к крупному
rw	ширина поля номера маршрута в пикселах
rf	размер шрифта номера маршрута, 0…2
s	скорость прокрутки в %, 0…100. Отрицательное значение — конечные остановки выводятся в две строки без прокрутки

Значения по умолчанию:

Табло	a	w	h	f	rw	rf	s
Лобовое	1	96	16	2	32	2	90
Боковое	2	96	16	2	32	2	90
Заднее	3	32	16	—	—	2	—
Салонное	4	128	16	2	—	—	90

Настройка табло

ISDTCONF <n>,<a>,<w>,<h>,<f>,<rw>,<rf>,<s>

n — номер табло: 1 — лобовое, 2 — боковое, 3 — заднее, 4 — салонное.

Ответ при корректном n: <Type> display conf updated, где Type — Front, Side, Rear или Salon. При неверном номере: Unknown display number <N>.

Примеры:

ISDTCONF 1,1,128,16,0,20,1,-1
ISDTCONF 3,3,32,16,0,0,2,0
ISDTCONF 4,12,128,16,2,0,0,50

Первый — лобовое табло шириной 128, мелкий шрифт остановок, поле номера маршрута 20 пикселов, конечные остановки в две строки без прокрутки. Второй — заднее табло, крупный шрифт номера маршрута; параметры f, rw, s к заднему табло не применяются, но их всё равно надо задать любыми значениями. Третий — салонное табло со сменой адреса на 12 и средней скоростью прокрутки.

Параметры связи с табло

Команда	Ответ	По умолчанию
ISDTBAUDRATE / ISDTBAUDRATE <br>	Baudrate <N>	115200 бит/с
ISDTPARITY / ISDTPARITY <p>	Parity <N>	0 — контроля нет (1 — нечётность, 2 — чётность)
ISDTSTOPBITS / ISDTSTOPBITS <s>	Stopbits <N>	0 — один стоповый бит (1 — два)
ISDTTIMEOUT / ISDTTIMEOUT <t>	Timeout <N>	500 мс

Табло должно быть настроено на те же скорость, чётность и число стоповых бит — см. его руководство по эксплуатации.

При частых ошибках по таймауту таймаут можно увеличить, но вместе с ним растёт и время цикла вывода информации. Рост времени ответа табло — признак его скорого выхода из строя: штатно табло отвечает быстро.

Часовой пояс

SETTIMEZONE <tz>

tz — смещение от Гринвича, −12…+14. Ответ: TimeZone set to <N> либо Incorrect TimeZone. Used <N> с текущим неизменённым значением.

Расширенная диагностика

ISDTDIAGNOSTON     → Advanced diagnostics ON
ISDTDIAGNOSTOFF    → Advanced diagnostics OFF

По умолчанию выключена.

Диагностика

Сообщения алгоритма видны при включённом канале Диагностика алгоритмов и скриптов.

⚙ Каналы диагностики

Инфографика — обычная диагностика

Сообщение	Что означает
timezone=%d, advTime=%d	текущие часовой пояс и время показа рекламы
New route has been set	установлен новый маршрут
route=%s	название текущего маршрута
Station: %s	название текущей остановки
RouteAutoinformer. First and last stations:	конечные остановки выводятся следующими строками
ERROR: Getting new route fail	нет папок с маршрутами, карта неисправна или нет места для записи нового маршрута
Route audio file %s not found	аудиофайл названия маршрута отсутствует или пуст
RouteAutoinformer ERROR: Current route unknown	файл текущего маршрута пуст или отсутствует, либо ошибка карты
ERROR: Route not found	маршрут не найден на карте — смените маршрут или проверьте карту
ERROR: Final stations empty	файл конечных остановок не заполнен
ERROR %d. <Type> display not initialized	ошибка инициализации табло, будет повторная попытка
ERROR %d. <Type> not displayed	ошибка отправки текста (Station — остановка, Message — реклама) в салонное табло
store set fail id=%d, set wr er id=%d of %d	ошибка сохранения настройки на карту
load set{%d}=%d, set{%d} not read	загрузка настройки; «не прочитана» — либо ни разу не менялась, либо ошибка карты

Инфографика — расширенная диагностика

Строки busline str=…, str latitude=…, str directionAngle=…, str R0=… печатают текущую строку файла маршрутной информации; InZone, stationNamePos=%d / Not in Zone — попадание в геозону остановки; timer expired. nextStationFilePos=%d, showAdv=%d — истёк таймер показа (showAdv=0 — остановка, 1 — реклама); GetNewRoute. … — ход поиска следующего каталога маршрута. Сообщения divisionDisplay: …, sendPureText: …, sendRequest error … — внутренние ошибки алгоритма, при их появлении нужно обращаться к разработчику.

Коды ошибок обмена с табло

Код	Причина
−1	превышено время ожидания ответа от табло
−2	неверная контрольная сумма
−3	принятые данные не по протоколу
−4	некорректная длина данных
−5	некорректный адрес устройства
−6	некорректный номер команды
−7	получена ошибка с указанным кодом
−10	некорректные входные данные

СЕЛЕНА — диагностика

Алгоритм СЕЛЕНЫ различает два уровня диагностики — обычный и расширенный; переключение выполняется командой самого алгоритма.

Точное имя команды переключения не приводится: в донорской документации оно напечатано с опечаткой, а в прошивке 48.28 команды с таким именем нет ни в одном написании. Уточните имя у поставщика алгоритма.

Обычная диагностика:

Сообщение	Что означает
gNewRt routeWr-	не удалось записать файл с названием маршрута — проверьте карту памяти
RtAfile %s fnd-	аудиофайл не найден
RtAutoInf First,last st-s:	конечные остановки выводятся следующими строками
Station: %s	название остановки
RtAutoInf e.CurRtUnkn	ошибка чтения файла текущего маршрута
er=%d	ошибка отправки пакета в табло: −2 длина пакета, −3 повтор команды, −4 входные данные
gNewRoute? / gNewRoute!	новый маршрут не найден / найден
Route?	маршрут не найден
route=%s	название маршрута
FinalStations?	не найдены крайние остановки маршрута

Расширенная диагностика печатает подробности сборки пакета для табло: InZone+,stNmPos=%d / inZone- — попадание в геозону; selenasbAdRt, selenasbAdFSt, selenasbAdLSt, selenasbAdCSt, selenasbAdM — добавление в пакет номера маршрута, начальной, конечной, текущей остановки и рекламы; selenasbSPk — отправка пакета; cmd=%d — номер ошибочной команды табло; p.len=%d,i.len=%d — данные не влезли в пакет; timezone=%d,advTime=%d, BusLine=%s, mes=%s — текущие настройки, файл маршрута и текст сообщения.

Ограничения

• Максимальная длина одного рекламного сообщения или названия остановки — 80 символов с учётом пробелов и знаков препинания.
• Табло ITLINE требуют, чтобы адреса были выставлены перемычками до подключения; адрес табло Инфографика меняется командой ISDTCONF.
• Алгоритм табло занимает порт RS-485 целиком — одновременно с ним нельзя использовать другие алгоритмы, работающие с RS-485.

Что не переносится в conf6

• Вкладка «Маршруты» (карта, редактор остановок, конвертер аудио) — в conf6 отсутствует, карт в приложении нет. Маршрутные каталоги готовятся вне приложения.
• Табло ЭСКОМ — только Base Block и 7.0, вне области поддержки. Вместе с ним выпадают команда SETSPEED и вариант SETBRIGHT br1,br2 (0…15).
• Скриншоты конфигуратора 5 заменены ссылками go:// и текстом.

---
