Оборудование рефрижераторов

Прибор умеет читать данные транспортных рефрижераторов через интерфейс RS-232. Напрямую к холодильной установке он не подключается: данные снимаются с регистратора температуры, который сопрягает встроенный контроллер установки с внешним оборудованием.

Установка	Регистратор

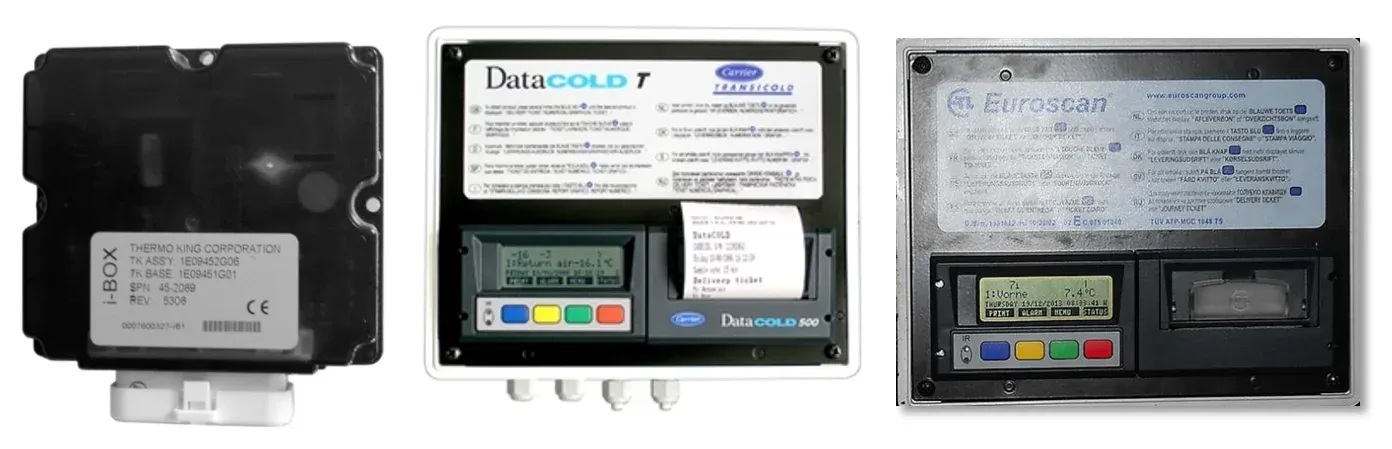

Thermo King	Ретранслятор i-Box, универсальный Euroscan
Carrier	DataCOLD 500, DataCOLD 600, Carrier Gateway, универсальный Euroscan
Mitsubishi, Lumikko	Универсальный Euroscan

С регистратора прибор получает режимы работы установки, температуру груза для одно- и многотемпературных установок, аварийные сигналы, наработку двигателя, напряжение батареи и обороты двигателя рефрижераторной установки.

Подключение

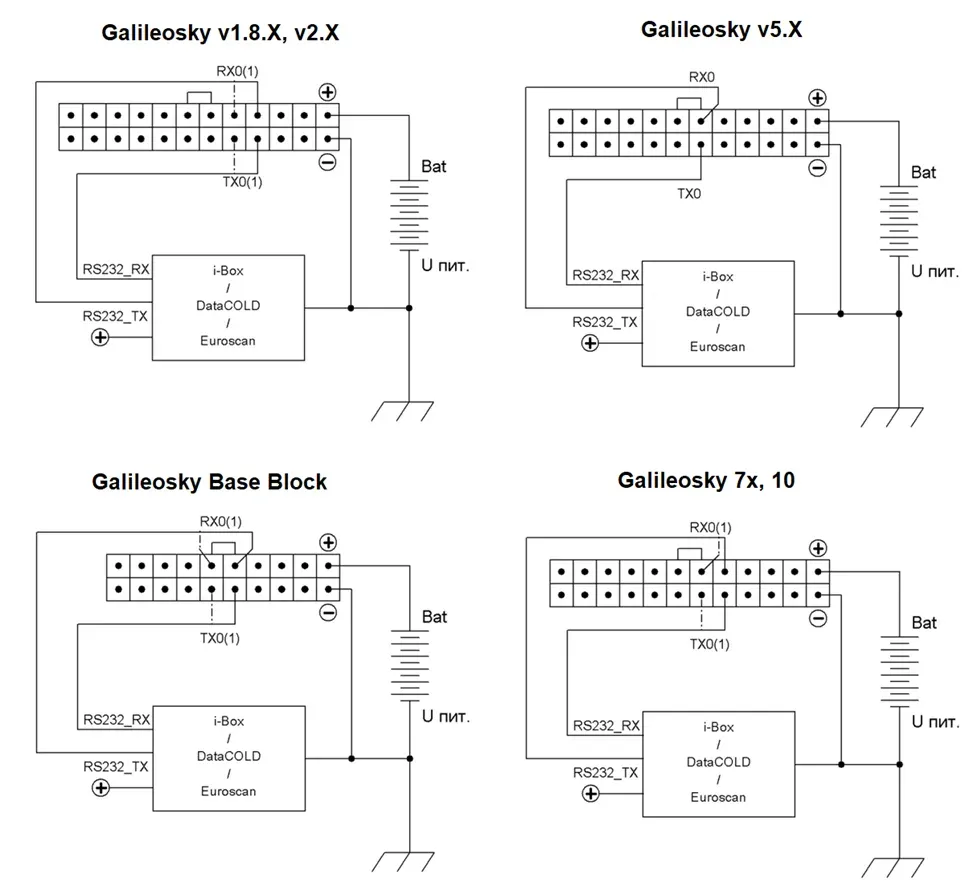

Земли (GND) прибора и регистратора должны быть соединены, контакты RS-232 соединяются строго по схеме: RX регистратора — TXD0 (TXD1) прибора, TX регистратора — RXD0 (RXD1) прибора. Питание на регистратор подаётся отдельно.

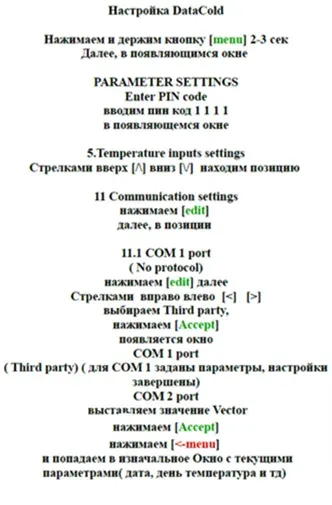

Часть регистраторов нужно предварительно настроить по руководству производителя — например, сконфигурировать порт RS-232.

Настройка прибора

1. В настройках последовательных портов для порта, к которому подключён регистратор, выберите тип периферии: Рефрижератор Carrier DataCOLD500, ThermoKing, Euroscan, Carrier DataCOLD600 или Carrier Gateway.

2. Включите тег Рефрижератор в основном пакете или отправьте в Терминале:

   MAINPACKBIT 173,1

3. Примените настройки и перезагрузите прибор — кнопкой Перезагрузить устройство на вкладке Устройство или командой RESET.

4. Убедитесь, что данные идут: в Каналах диагностики включите канал соответствующего порта RS-232[0] или RS-232[1] — в зависимости от подключённого регистратора появятся его сообщения.

Периодичность опроса

По умолчанию прибор опрашивает регистратор каждые 180 секунд и записывает точку, только если изменился хотя бы один контролируемый параметр. Отдельно — тоже раз в 180 секунд — запрашиваются моточасы; после ответа регистратора записывается точка с полученным значением.

Периоды меняются командой FRIDGE:

FRIDGE a,b

Параметр	Значение
a	Период запроса текущих параметров, с. По умолчанию 180
b	Период отсылки моточасов на сервер, с. По умолчанию 180

FRIDGE без параметров возвращает текущие значения.

Что уходит на сервер

Тег 0x5B «Рефрижератор» имеет переменную длину: за общей частью следуют только те блоки, наличие которых отмечено в поле состояния.

Постоянная часть:

Поле	Что содержит
Тип регистратора	1 — DataCOLD 500, 2 — ThermoKing, 3 — Euroscan, 4 — Carrier Gateway, 5 — DataCOLD 600
Состояние	Битовое поле: ошибка связи с регистратором, наличие данных по камерам 1…3, наличие показаний датчиков температуры 1…6, наличие блока аварий, наличие счётчиков наработки до обслуживания, наличие моточасов, наличие счётчика ошибок в ответах, наличие оборотов двигателя
Дискретные входы	Четыре входа регистратора: состояние, активность, авария, тип

Дальше — по одному блоку на каждый установленный бит состояния: данные камер 1…3 (уставка, температура обратного и подаваемого воздуха, температура испарителя, режим и номер аварии), показания датчиков температуры 1…6, список аварий, счётчики наработки до обслуживания, моточасы двигателя, счётчик ошибок в ответах регистратора и обороты двигателя.

Если регистратор не отвечает, прибор выставляет в состоянии бит ошибки связи.

Разобрать эти данные должно ПО мониторинга. Если оно не умеет принимать данные регистратора через прибор, обработку придётся реализовать на стороне сервера по описанию протокола.

---
