Звук и голосовая связь

Звуковые функции прибора решают две разные задачи: двухсторонняя голосовая GSM-связь водителя с диспетчером и Автоинформатор — автоматическое объявление остановок общественного транспорта с microSD-карты.

Применимость

Функция	Признак прошивки	10	7x	7x Lite	XS
Голосовая GSM-связь, тангента	HAS_TANGENTA, HAS_VOICE_CALLS	да	да	нет	да
Автоинформатор	HAS_AUTOINFORMER (внутри SD_UNIT)	да	да	нет	нет
Аппаратный звуковой выход (PWM)	HAS_SOUND_PWM	да	да	нет	нет

В прошивке 48.28 голосовые функции объявляются внутри #ifdef GSM_UNIT для всех исполнений, кроме HARDLITE — то есть 7x Lite голосовой связи не имеет. Автоинформатору дополнительно нужна microSD (SD_UNIT), которой нет ни у 7x Lite, ни у XS.

Функция доступна только на модификациях, оснащённых разъёмом голосовой связи. Наличие разъёма определяется исполнением прибора, а не прошивкой.

Требования к оборудованию

Микрофон:

Параметр	Мин.	Сред.	Макс.
Рабочее напряжение, В		1,60	2,2
Рабочий ток, мА	70		300
Сопротивление, кОм	1,2	2,2

Динамик:

Параметр	Мин.	Сред.	Макс.
Сопротивление, Ом	8
Рабочий ток, мА			≈250
Мощность на динамике 32 Ом, мВт		250

Подключение микрофона, динамика и тангенты

• К прибору напрямую подключается тангента от радиостанций VX-1R / VX-5R / VX-7R или совместимая. Для работы с ней нужно включить параметр «Подключена тангента» или выполнить команду TANGENTA 1.
• Отдельный динамик подключается разъёмом Jack 3,5 Stereo или Jack 3,5 Mono.
• Динамик и микрофон одновременно — через Y-переходник (разветвитель для наушников и микрофона). Допускается гарнитура от телефонов с распайкой OMTP (Nokia headset connector).

⚙ Открыть громкость GSM

Тангента

Параметр Подключена тангента меняет логику работы:

• включён — при входящем звонке динамик тангенты выдаёт гудок; трубка поднимается однократным нажатием на кнопку. Дальше кнопка переключает направление: нажата — работает микрофон, отпущена — динамик;
• выключен — кнопка не используется, микрофон и громкоговоритель подключены одновременно.

TANGENTA 1

⚙ Тангента

Подключение громкоговорителя и усилителя

Громкоговоритель подключается к специальным контактам в основном разъёме прибора. Сопротивление динамика — не менее 8 Ом; на линейном выходе с динамиком 32 Ом прибор выдаёт не менее 250 мВт.

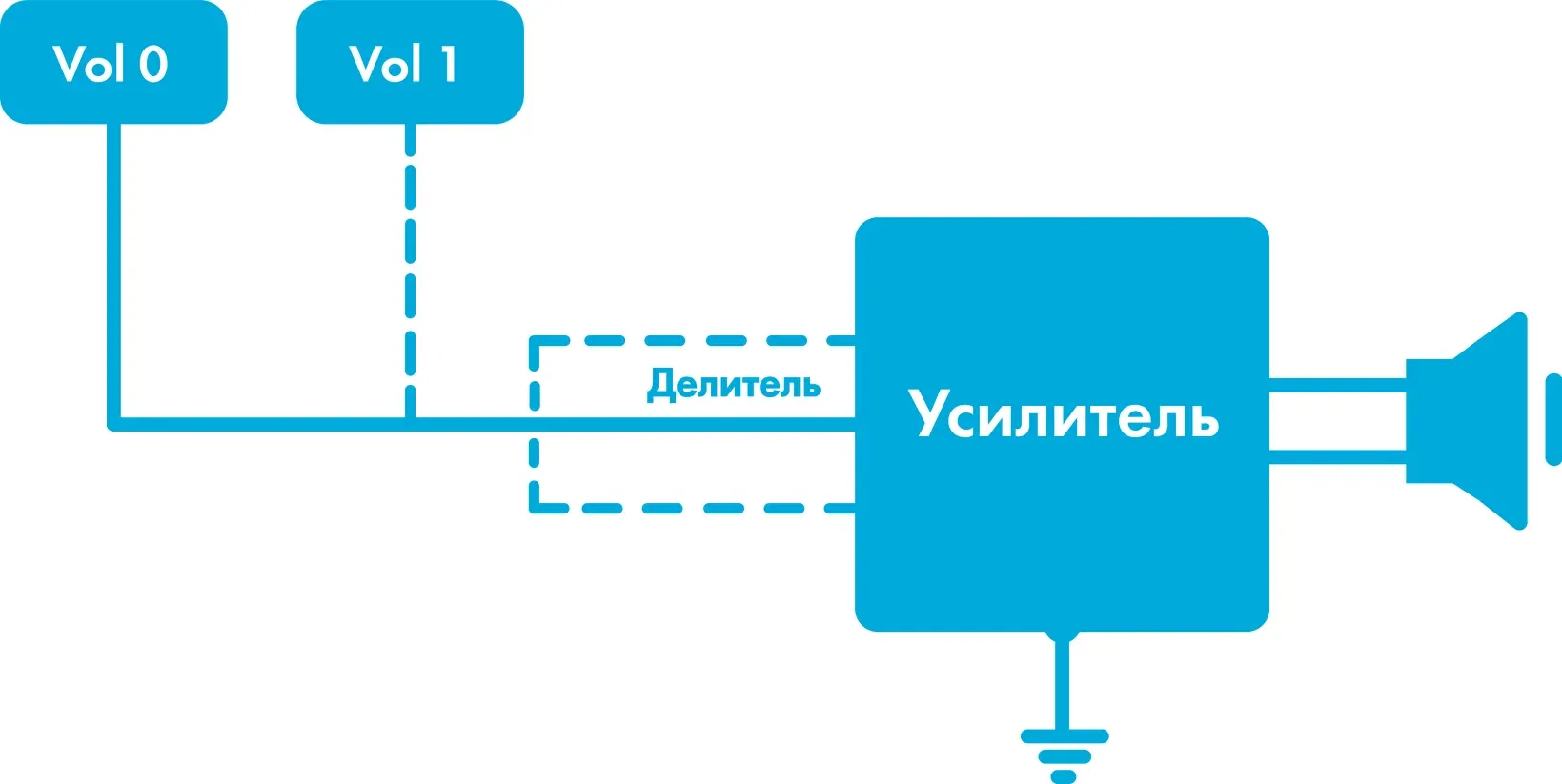

Вход усилителя подключается к любому из контактов Vol 0 или Vol 1; земли прибора и усилителя должны быть соединены.

Амплитуда сигнала на линейном выходе достигает 4,2 В. Вход усилителя должен быть рассчитан на такой сигнал, иначе нужен делитель напряжения (аттенюатор).

На приборах 10 и 7x вместо делителя можно использовать коэффициент усиления: значение около 10 снижает амплитуду примерно до 500 мВ, что допустимо для входных блоков усилителя. Точное значение подбирается опытным путём.

Голосовая связь с диспетчером

Все команды этого раздела доступны только при наличии HAS_TANGENTA — то есть на 10, 7x и XS, но не на 7x Lite.

Громкость

GSMVOLUME <k>,<m>

Параметр	Диапазон	Смысл
k (Speaker=)	0…100	коэффициент усиления звука через GSM-канал
m (Mic=)	0…15	коэффициент усиления микрофона на GSM-канал

Чем больше значение, тем сильнее усиление.

GSMVOLUME 75,15
→ GSMVOLUME=75,15

Отличие от старой документации. Донорские инструкции указывают диапазоны [1…100] и [1…15]; прошивка 48.28 принимает 0…100 и 0…15 — ноль допустим и означает отсутствие усиления.

Автоподъём трубки

AUTOANSWER <n>

n — количество звонков до автоматического подъёма трубки, 0…10. 0 отключает функцию.

AUTOANSWER 1
→ AUTOANSWER=1

Число попыток дозвона

CALLS <N>

N — число попыток дозвониться до абонента, 1…10.

CALLS 3
→ CALLS:3;

Звонок с прибора

RINGTO <номер>

RINGTO 89119988899
→ RINGTO=89119988899

Тональный набор

DTMF <символ>,<длительность>

Длительность тонального сигнала задаётся в миллисекундах, диапазон 100…25500.

⚙ Консоль команд

Автоинформатор

Автоинформатор проигрывает звуковой файл при въезде транспортного средства в зону остановки, а также может объявлять текущий маршрут. Информация о маршрутах и звуковые файлы хранятся на microSD-карте.

Совместно с Автоинформатором работают светодиодные маршрутные табло — см. «Информационные табло».

Требования к звуковым файлам

Параметр	Значение
Формат	*.wav, 16 кГц, моно, 16 бит
Длина имени файла	не более 20 символов вместе с расширением, например PARK.wav
Длительность	не более 4 минут

Маршрут и файл busline.txt

Маршрут — это каталог на microSD-карте с файлом busline.txt, в котором перечислены остановки, и звуковыми файлами их названий.

Каждая остановка описывается зоной срабатывания:

• дирекционный угол α — угол отклонения хода движения от направления на север;
• разброс угла Δ — на сколько градусов от направления движения может отклониться транспорт;
• два радиуса зоны срабатывания — внешний Rext (R1) и внутренний Rint (R0).

Широта и долгота записываются через точку (например, 57.9842), где цифры после точки — доли градуса. Чтобы перевести минуты в доли градуса, разделите их на 60: 57° 55,4513′ = 57,924188°.

Для остановок в прямом и обратном направлениях нужно задавать отдельные зоны, даже если остановки расположены друг напротив друга.

В приложении нет редактора маршрутов. Вкладка «Маршруты» конфигуратора 5 — карта с расстановкой остановок, графическая настройка сектора и автоматическая конвертация звуковых файлов в нужный формат — в conf6 не перенесена, и карт в приложении нет вовсе. busline.txt заполняется вручную по описанной выше структуре, звуковые файлы конвертируются сторонним редактором и копируются на карту самостоятельно.

Параметры Автоинформатора

Параметр	Смысл
Автоинформатор	включена ли сама функция информирования
Повторять сообщение	повторять ли воспроизведение, пока машина в зоне
Выход, включающийся при воспроизведении	выход, который инвертируется на время проигрывания файла
Название маршрута	имя каталога на microSD, чей busline.txt анализируется в движении
Коэффициент усиления	громкость воспроизведения остановки

⚙ Автоинформатор

Команда

AUTOINFORMER <OnOff>,<Repeat>,<Out>,<Rout>,<Gain>

Параметр	Значение
OnOff	1 — Автоинформатор включён; 0 — работает функция чёрного ящика (дублирование навигационных данных на внешнюю SD-карту)
Repeat	0 — файл проигрывается один раз при въезде в зону; 1 — повторяется, пока машина в зоне
Out	индекс выхода, инвертируемого во время воспроизведения; 0 — ни один выход
Rout	название маршрута (каталога), не более 19 символов
Gain	коэффициент усиления, 0…100

AUTOINFORMER 1,0,0,Marshrut 1,50
→ AUTOINFORMER:OnOff=1,Repeat=0,Out=0,Rout=Marshrut 1,Gain=50

Отличия от старой документации.

• Верхняя граница Out зависит от прибора — это старший бит маски выходов конкретной модели, а не фиксированный ряд «1 — OUT0 … 5 — OUT4» из донорских инструкций. Смотрите состав выходов своего прибора.
• Диапазон Gain — 0…100; в донорской документации он не указан вовсе.
• Название маршрута обрезается до 19 символов (поле в прошивке — 20 байт вместе с завершающим нулём) и дублируется в файл route_name в корне microSD-карты.

Команду AUTOINFORMER используют и для удалённой смены маршрута — она принимается по SMS, из ПО мониторинга и через сервис удалённого конфигурирования. Подробнее о смене маршрута — в статье «Информационные табло».

Что не переносится в conf6

• Подключение звукового оборудования к приборам 5.0 и 5.1 (тангента KMC-25, разъёмы Jack 3,5 Stereo и Jack 2,5, параметр «Подключена тангента KMC-25») — приборы вне области поддержки. В 10, 7x и XS используется тангента VX-1R/VX-5R/VX-7R.
• Base Block и 7.0 — упоминания приборов убраны из описаний схем и коэффициента усиления.
• Вкладка «Маршруты» с картой и конвертером аудио — в conf6 отсутствует.
• Скриншоты конфигуратора 5 заменены ссылками go:// и текстом.
• Видеоинструкции донора (RuTube) не переносятся — справка бандлится в приложение и должна работать без сети.

---
