СКД Promata Mata 7 и Mata 7S
Mata 7 и Mata 7S производства Promata Automotive — системы контроля давления в шинах с автономными беспроводными датчиками. Датчик устанавливается на ниппель колеса (внешнее исполнение) или внутрь колеса (внутреннее), передаёт радиосигнал на монитор в кабине; для устойчивой связи применяются усилители и повторители сигнала.
Прибор подключается к монитору по RS-232 и работает через алгоритм EasyLogic — общий порядок описан в статье «Подключение устройств через алгоритмы EasyLogic».
Минимальные версии прошивки: 10 — 1.1, 7x — 38.25.
Подключение

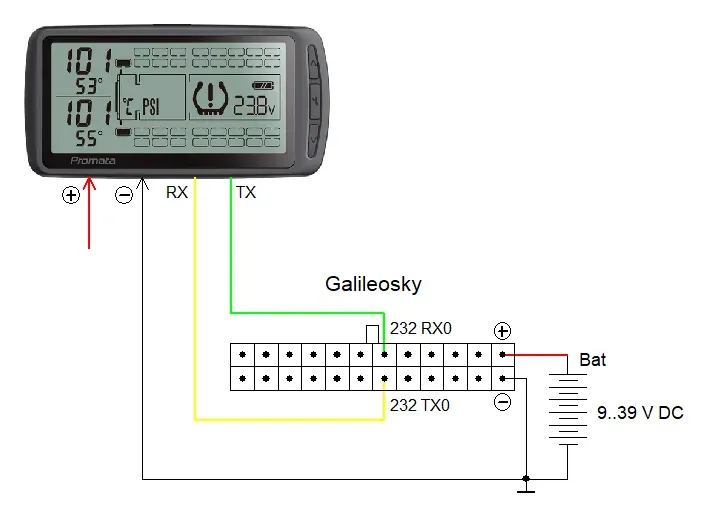

Заголовок раздела «Подключение»![Схема подключения монитора Mata 7 к порту RS-232[0] приборов 10 и 7x](/_astro/tpms-mata7-connect.B_Uy8jgH_Z10YFSN.webp)
Настройка
Заголовок раздела «Настройка»-
В настройках включите модули RS-232 и Запись архива точек в память, примените настройки и перезагрузите прибор.
-
Задайте периодичность сохранения точек в настройках трека. При предаварийных сигналах алгоритм пишет внеочередные точки независимо от неё.
-
Включите в основном пакете общий тег Данные СКД и, при необходимости, теги отдельных колёсных датчиков.
-
В настройках последовательных портов поставьте порту, к которому подключён монитор, тип периферии Нет.
-
Загрузите алгоритм под нужный порт в Терминале:
SCRIPT galileosky/mata7p0 # монитор на RS-232[0]SCRIPT galileosky/mata7p1 # монитор на RS-232[1] -
Перезагрузите прибор.
Как алгоритм работает
Заголовок раздела «Как алгоритм работает»При старте алгоритм инициализирует теги СКД — записывает в них состояние «датчики отключены» и сохраняет внеочередную точку. Дальше принимает данные о состоянии шин: периодические данные пишутся без внеочередных точек, а внеочередная точка сохраняется при предаварийных сигналах — смене состояния «датчик на связи» / «обрыв датчика», смене «питание в норме» / «сбой питания», изменении статуса измерений и при любой непериодической причине передачи.
При отсутствии предаварийных сигналов и заметных изменений давления и температуры СКД отправляет данные раз в минуту.
Диагностика
Заголовок раздела «Диагностика»Включите канал Алгоритмы и скрипты в Каналах диагностики.
Префикс p%d — индекс последовательного порта.
| Сообщение | Значение |
|---|---|
inited! / inited? | Порт инициализирован / ошибка инициализации: не хватает памяти, прибор не перезагружен после загрузки алгоритма (тогда рядом будут сообщения Port Initialization error) либо версия прошивки устарела |
mata er=%d | Ошибка приёма данных, см. коды ошибок ниже |
mata no data | Нет данных от СКД более 3 минут |
mata init tags | Инициализация тегов СКД — при старте алгоритма и при пропадании данных |
mata tyre pos=…,p=…,t=…,id=…;al b=…,f=…,s=…;st o=…,n=…,v=…;tr=… | Принятые данные шины |
Поля сообщения mata tyre:
| Поле | Значение |
|---|---|
pos | Позиция колеса (см. таблицу ниже) |
p | Давление, кПа |
t | Температура, °C |
id | Идентификатор датчика, шестнадцатеричный |
b | Низкий заряд батареи датчика |
f | Быстрое снижение давления |
s | Медленное снижение давления |
o | Наличие связи с датчиком |
n | Нормальное состояние датчика |
v | Достоверность данных от датчика |
tr | Номер прицепа (только Mata 7S) |
Коды ошибок:
-1— нет ответа за отведённое время;-2— ошибка приёма данных (проблемы со связью, изменился протокол обмена).
Соответствие колёс тегам протокола
Заголовок раздела «Соответствие колёс тегам протокола»Позиция колеса в сообщении диагностики для прицепа различается у Mata 7 и Mata 7S, а номер колеса в теге СКД — одинаковый.
| Тягач / прицеп | Код колеса СКД | Позиция колеса | Номер колеса в теге «Данные СКД» | Тег шины |
|---|---|---|---|---|
| Тягач | 1A | 0 | 1 | WHEEL 0 |
| Тягач | 1B | 1 | 2 | WHEEL 1 |
| Тягач | 2A | 2 | 3 | WHEEL 2 |
| Тягач | 2B | 3 | 4 | WHEEL 3 |
| Тягач | 2C | 4 | 5 | WHEEL 4 |
| Тягач | 2D | 5 | 6 | WHEEL 5 |
| Тягач | 3A | 6 | 7 | WHEEL 6 |
| Тягач | 3B | 7 | 8 | WHEEL 7 |
| Тягач | 3C | 8 | 9 | WHEEL 8 |
| Тягач | 3D | 9 | 10 | WHEEL 9 |
| Тягач | 4A | 10 | 11 | WHEEL 10 |
| Тягач | 4B | 11 | 12 | WHEEL 11 |
| Тягач | 4C | 12 | 13 | WHEEL 12 |
| Тягач | 4D | 13 | 14 | WHEEL 13 |
| Прицеп 1 | 1A | Mata 7: 14, Mata 7S: 0 | 15 | WHEEL 14 |
| Прицеп 1 | 1B | Mata 7: 15, Mata 7S: 1 | 16 | WHEEL 15 |
| Прицеп 1 | 1C | Mata 7: 16, Mata 7S: 2 | 17 | WHEEL 16 |
| Прицеп 1 | 1D | Mata 7: 17, Mata 7S: 3 | 18 | WHEEL 17 |
| Прицеп 1 | 2A | Mata 7: 18, Mata 7S: 4 | 19 | WHEEL 18 |
| Прицеп 1 | 2B | Mata 7: 19, Mata 7S: 5 | 20 | WHEEL 19 |
| Прицеп 1 | 2C | Mata 7: 20, Mata 7S: 6 | 21 | WHEEL 20 |
| Прицеп 1 | 2D | Mata 7: 21, Mata 7S: 7 | 22 | WHEEL 21 |
| Прицеп 1 | 3A | Mata 7: 22, Mata 7S: 8 | 23 | WHEEL 22 |
| Прицеп 1 | 3B | Mata 7: 23, Mata 7S: 9 | 24 | WHEEL 23 |
| Прицеп 1 | 3C | Mata 7: 24, Mata 7S: 10 | 25 | WHEEL 24 |
| Прицеп 1 | 3D | Mata 7: 25, Mata 7S: 11 | 26 | WHEEL 25 |
| Прицеп 1 | 4A | Mata 7: 26, Mata 7S: 12 | 27 | WHEEL 26 |
| Прицеп 1 | 4B | Mata 7: 27, Mata 7S: 13 | 28 | WHEEL 27 |
| Прицеп 1 | 4C | Mata 7: 28, Mata 7S: 14 | 29 | WHEEL 28 |
| Прицеп 1 | 4D | Mata 7: 29, Mata 7S: 15 | 30 | WHEEL 29 |
| Прицеп 1 | 5A | 30 | 31 | WHEEL 30 |
| Прицеп 1 | 5B | 31 | 32 | WHEEL 31 |
| Прицеп 1 | 5C | 32 | 33 | WHEEL 32 |
| Прицеп 1 | 5D | 33 | 34 | WHEEL 33 |
Данные колёс прицепов 2…6 у Mata 7S на сервер не передаются.
